Unser Pumpspeicherkraftwerk

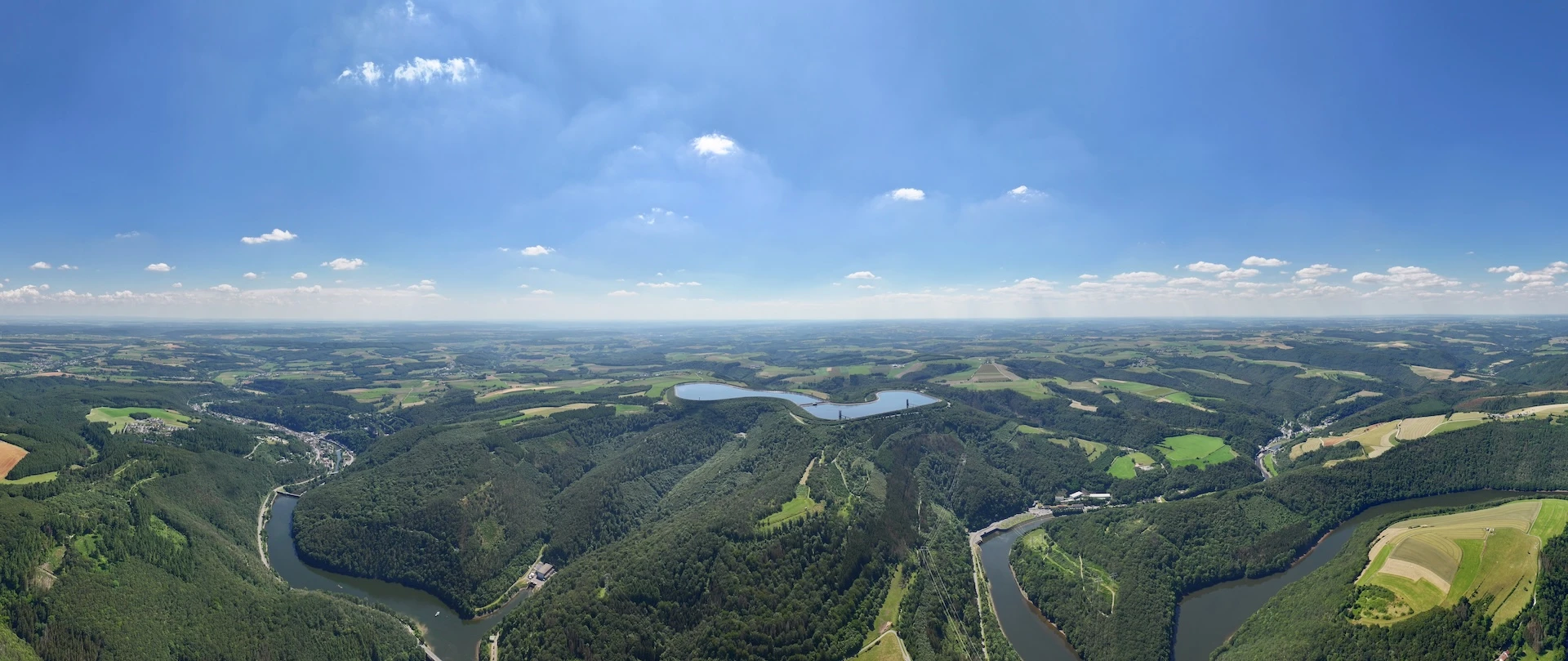

Unser Pumpspeicherkraftwerk Vianden zählt zu den größten Europas. Gelegen im Ourtal, ist es mit einer Gesamtleistung von 1.300 MW ein wichtiger Bestandteil des europäischen Stromverbundnetzes.
Neben den optimalen geografischen Bedingungen der Region bilden seine technischen Komponenten die Grundlage für einen zuverlässigen und effizienten Betrieb.
Pumpspeicherkraftwerk
Unterbecken
Die Our dient auf einer Länge von 7,7 Kilometer als unser natürliches Unterbecken und besitzt ein Nutzvolumen von 7,4 Mio. m3 Wasser. Je nach Betriebsart kann der Pegelstand zwischen 219 und 228 m ü. NN variieren.

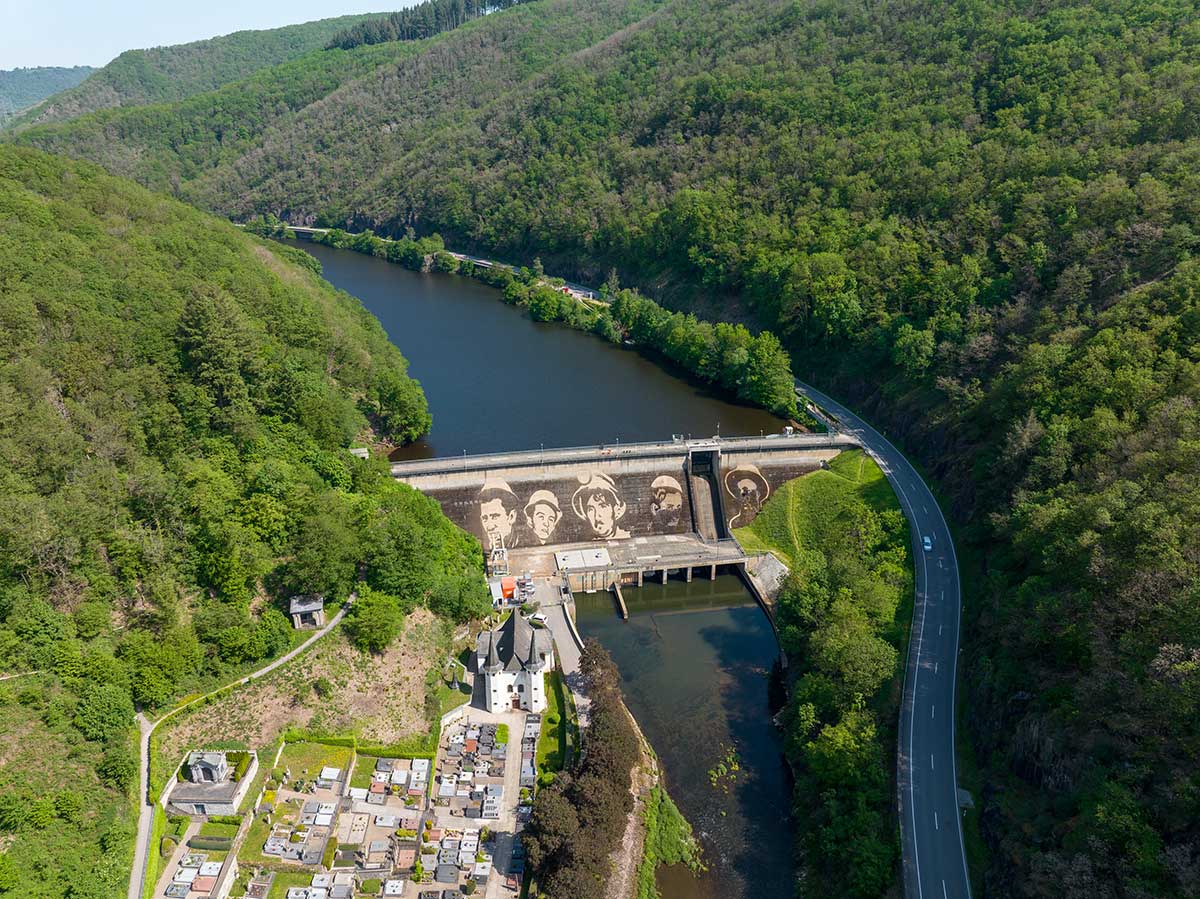

Staumauer
Unsere Staumauer, benannt nach der einst hier stehenden Lohmühle, staut das Unterbecken oberhalb von Vianden auf. Sie ist 30 Meter hoch und 130 Meter lang. In ihr sind zudem Turbinen für den Eigenbedarf installiert.

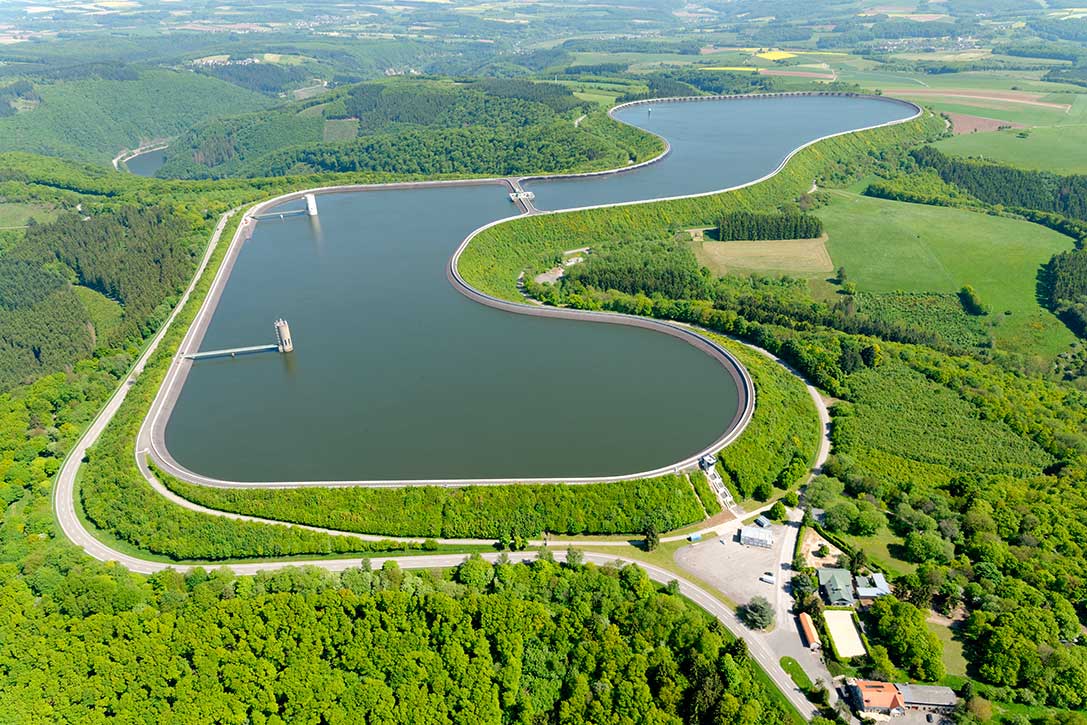

Oberbecken
Unser Oberbecken ist ein künstlich angelegter See mit einem Umfang von 5 Kilometer. Wie das Unterbecken verfügt es über ein Nutzvolumen von 7,4 Mio. m³ Wasser, wobei der Pegelstand zwischen 494 und 511 m ü. NN variieren kann.

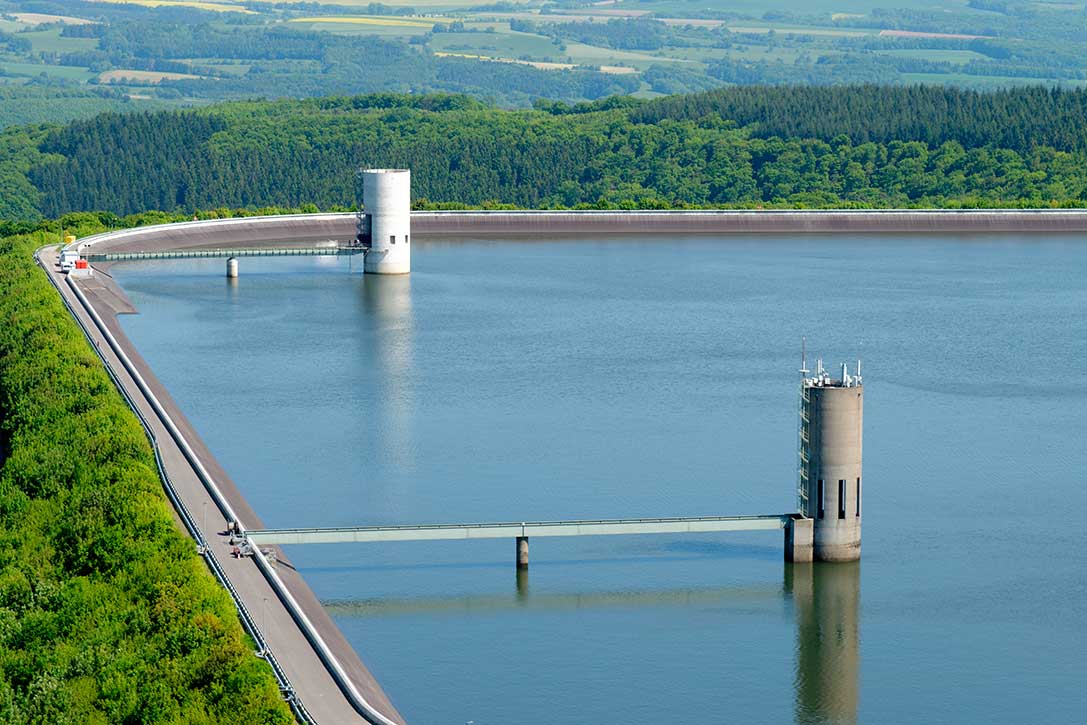

Einlauf
Die vier Einläufe im Oberbecken sind über Druckrohrleitungen mit unseren Maschinen verbunden. Einlauf 1 versorgt die Maschinen 1 bis 4, Einlauf 2 die Maschinen 5 bis 9, Einlauf 3 ist an Maschine 10 und Einlauf 4 an Maschine 11 angeschlossen.

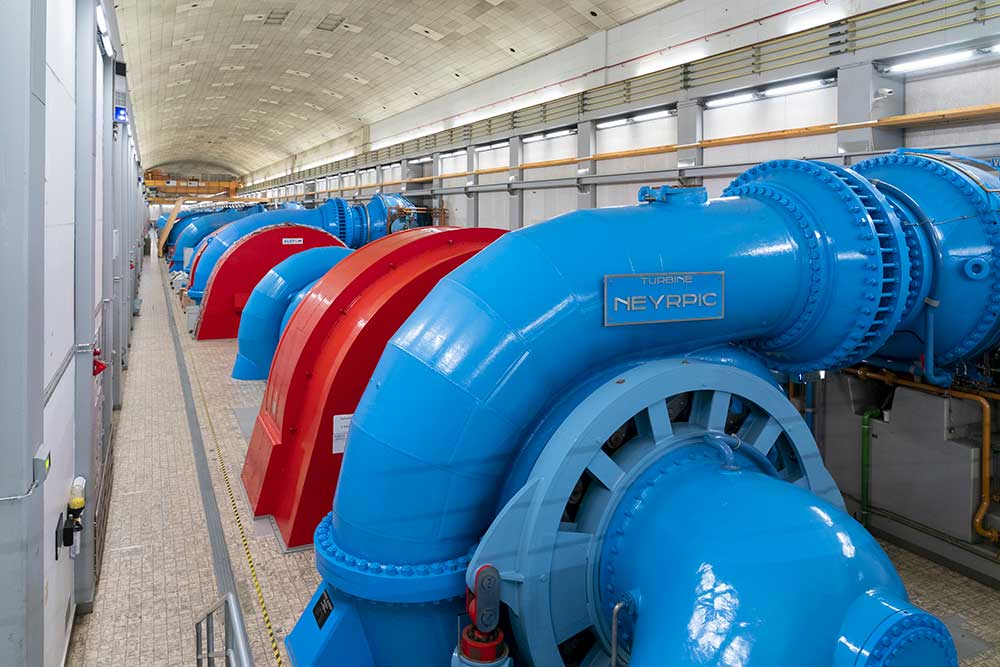

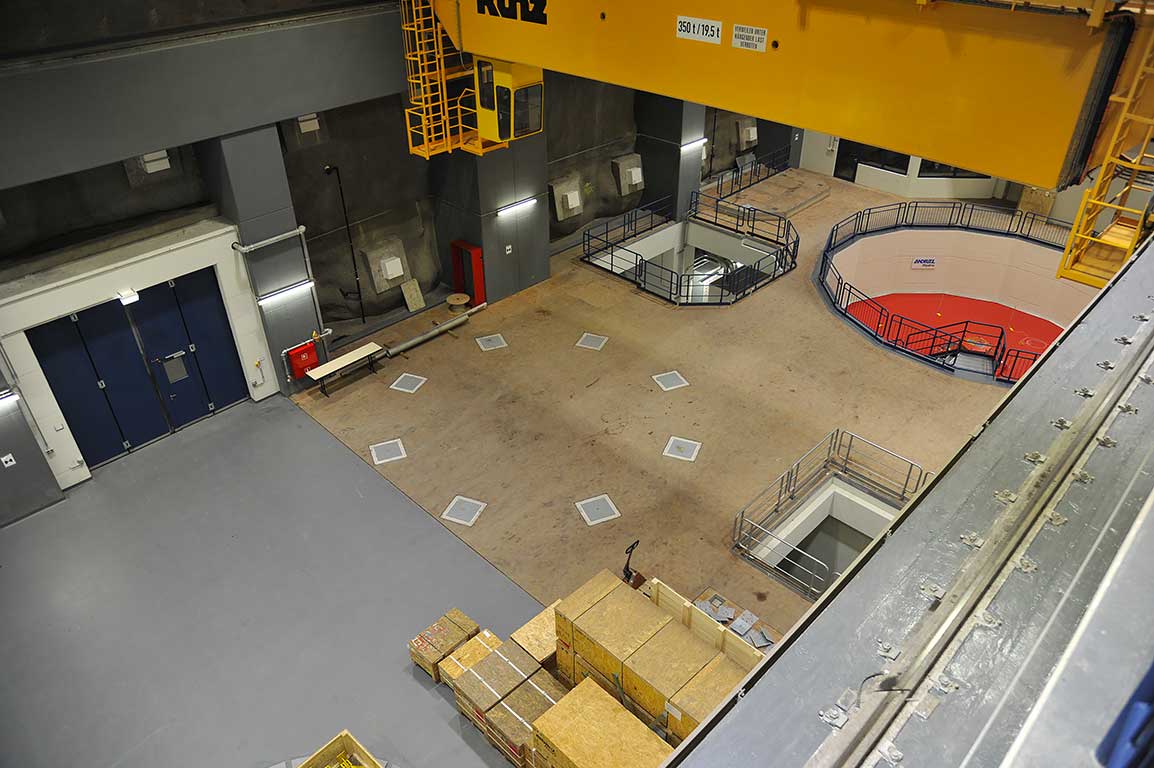

Kaverne mit Maschine 1 bis 9
Die unterirdische Kaverne ist 330 Meter lang, 17 Meter breit und 30 Meter hoch. Unsere Maschinen 1 bis 9 sind ternäre Maschinensätze, jeweils 23 Meter lang und mit einer Leistung von je 100 MW.

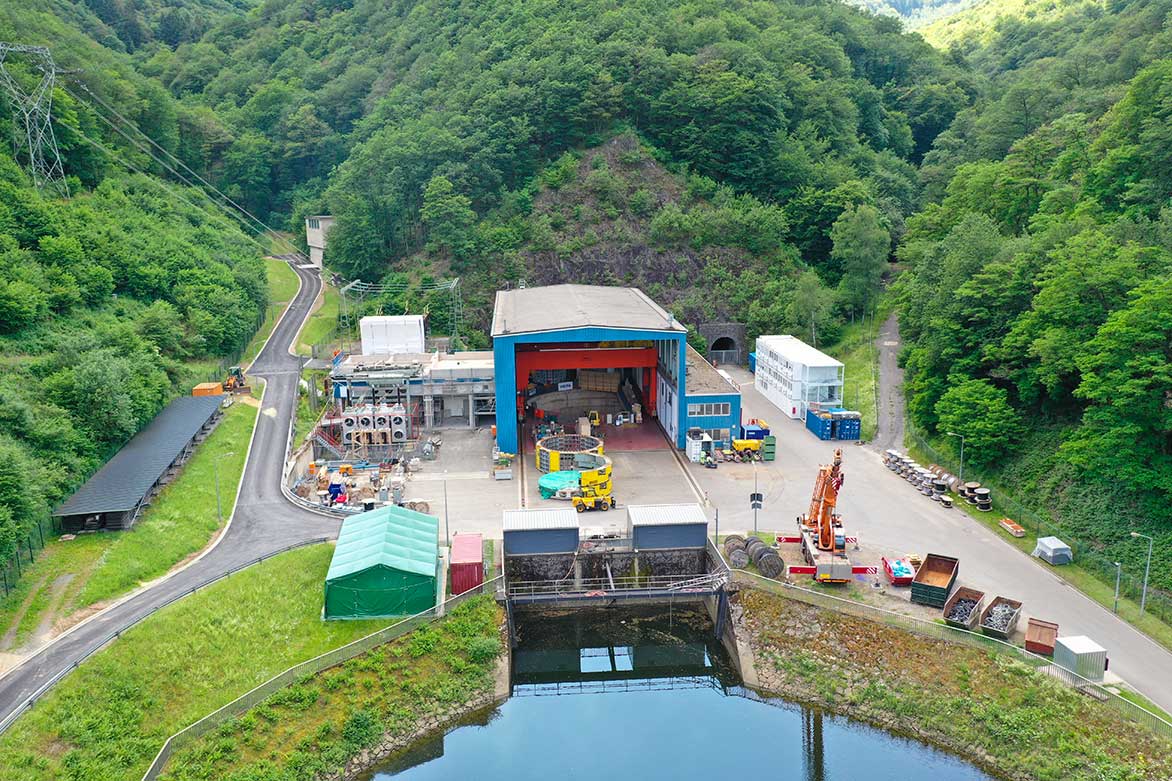

Schachtkraftwerk mit Maschine 10
Maschine 10 ist in einem Vertikalschacht untergebracht, der eine Tiefe von 50 Metern und einem Durchmesser von 22 Metern aufweist. Mit einer Leistung von 200 MW zählt sie zu den leistungsstärksten Pumpturbinen der Welt.
Kaverne mit Maschine 11
Maschine 11 ist das Ergebnis der jüngsten Erweiterung unseres Pumpspeicherkraftwerks. Für die ebenfalls 200 MW starke Pumpturbine wurde unter anderem eine neue Kaverne ausgeschachtet.

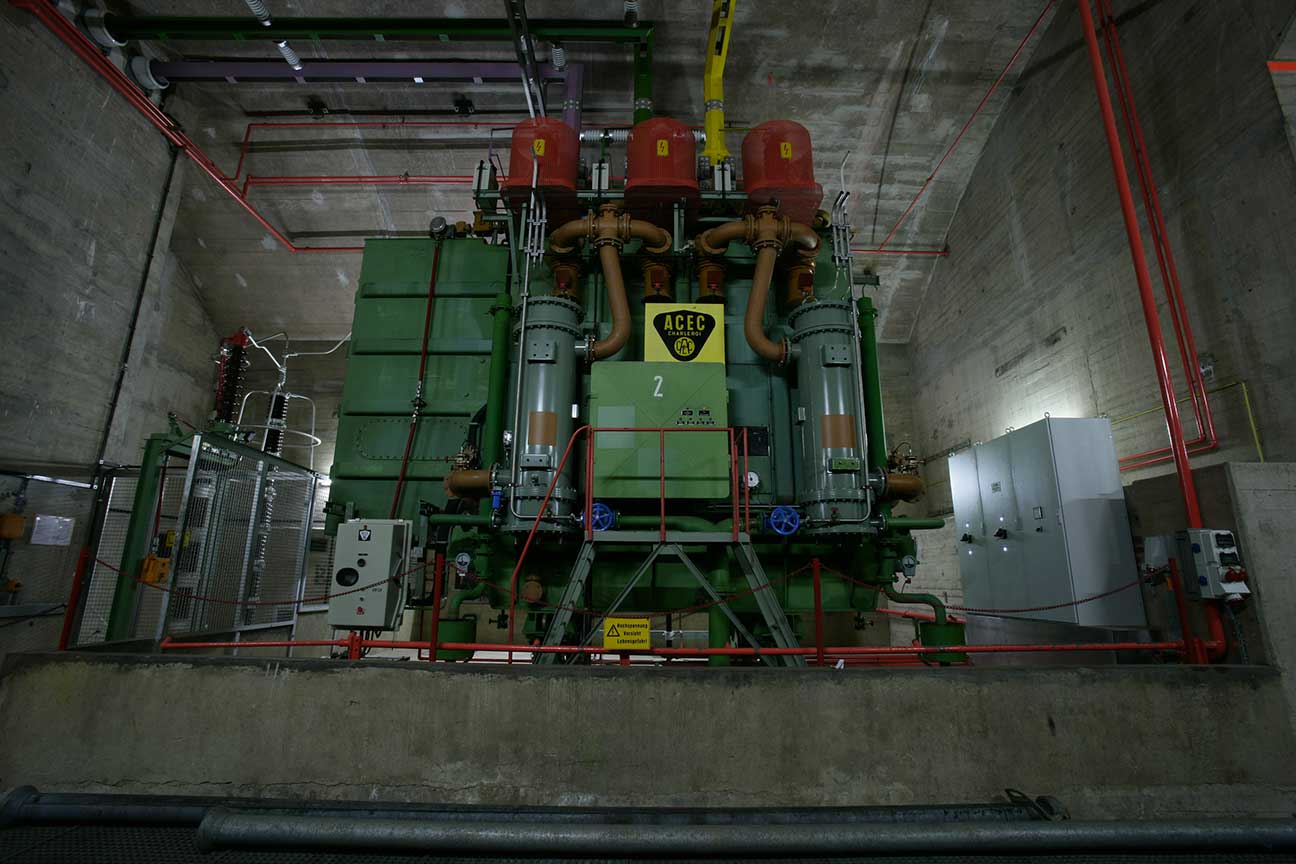

Transformatorenstollen
Jeder Motor-Generator ist an einen Transformator angeschlossen, wobei die Transformatoren der Maschinen 1 bis 9 in einem separaten Stollen untergebracht sind. Sie wandeln die Spannung von 13.800 V auf 220.000 V um.

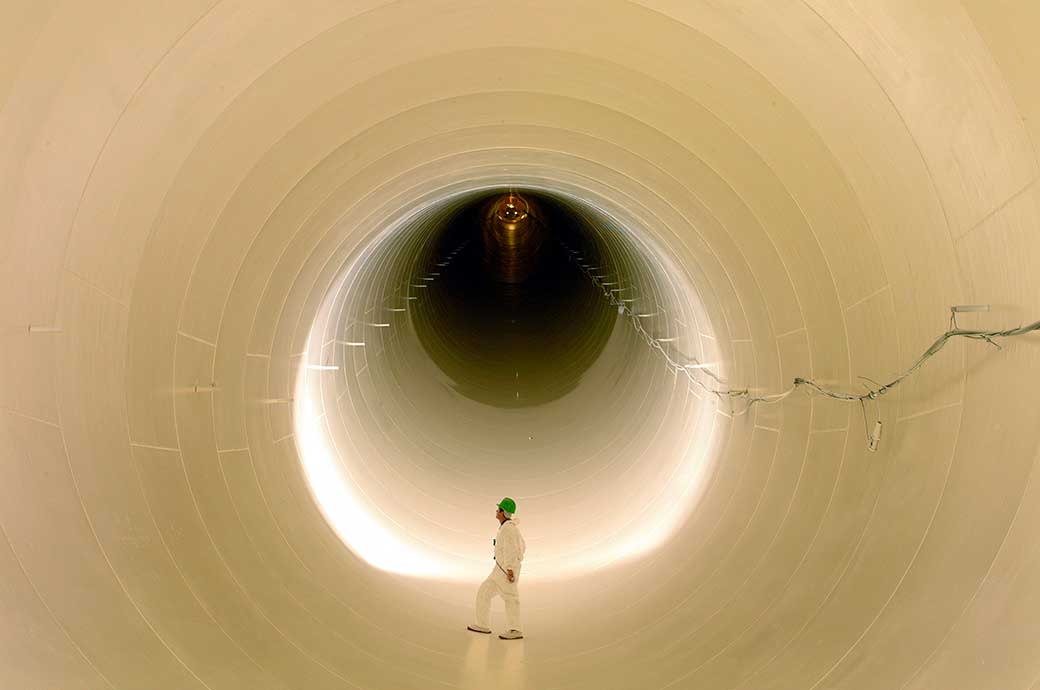

Druckrohrleitung
Vier stahlgepanzerte Druckrohleitungen verbinden die Maschinen mit den Einläufen im Oberbecken. Sie müssen dabei einen Höhenunterschied von 280 Metern überwinden und besitzen einen Innendurchmesser von bis zu 6,5 Metern.
Unterwasserstollen
Die Unterwasserstollen verbinden die Maschinen mit den Auslaufbauwerken im Unterbecken. An der Einmündung in das Auslaufbauwerk haben die Stollen einen Durchmesser von bis zu 10 Metern.

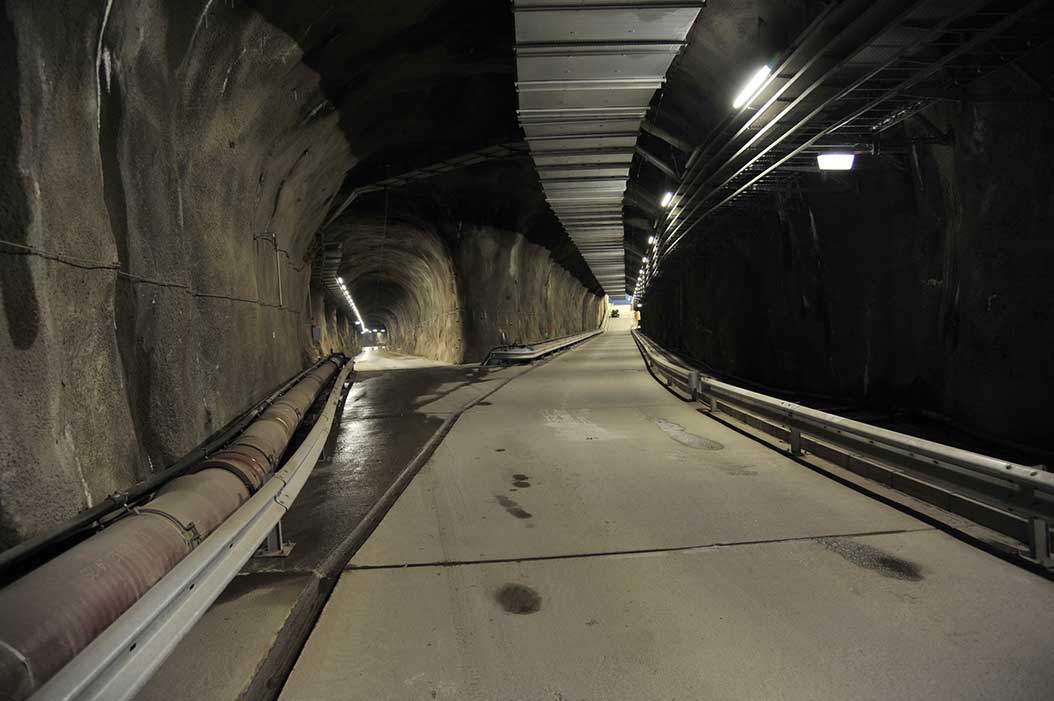

Zufahrtsstollen
Die Zufahrtsstollen verbinden die Kavernen mit der Außenwelt. Sie dienen nicht nur dem Zugang unseres Personals, sondern ermöglichen auch großen Schwertransportern den Transport von Maschinenteilen.

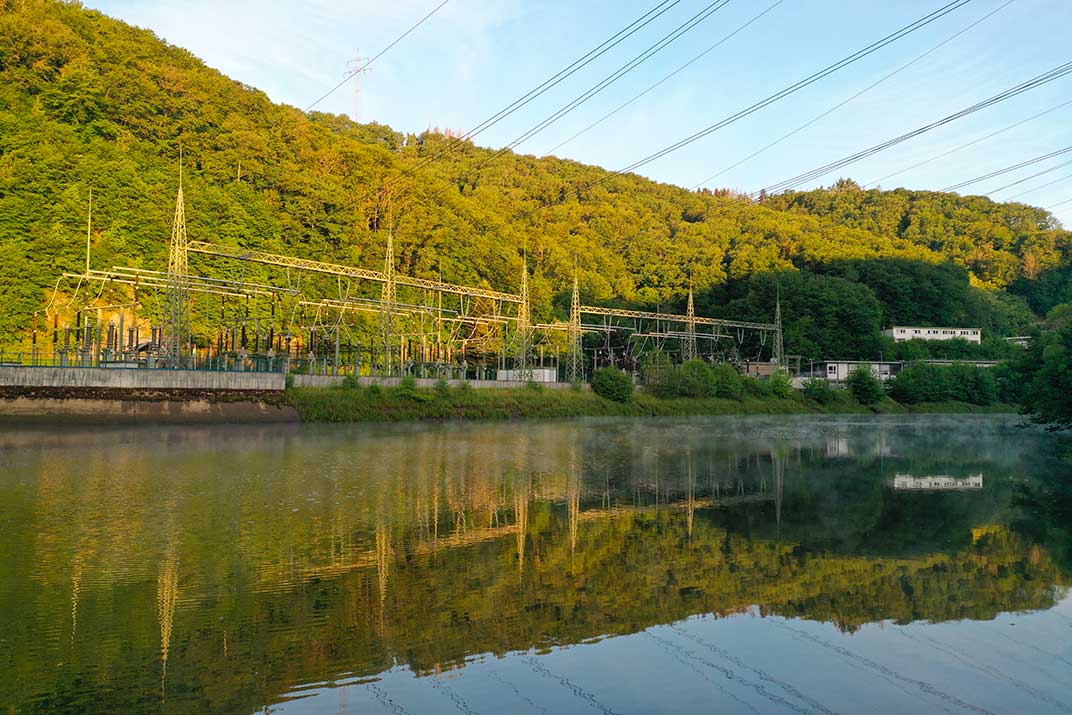

Freiluftschaltanlage
Die Freiluftschaltanlage ist mit den Transformatoren der Maschinen verbunden. Ihre Freiluftleitungen führen zu den Umspannanlagen des Höchstspannungsnetzes der Amprion, das Teil des europäischen Verbundnetzes ist.

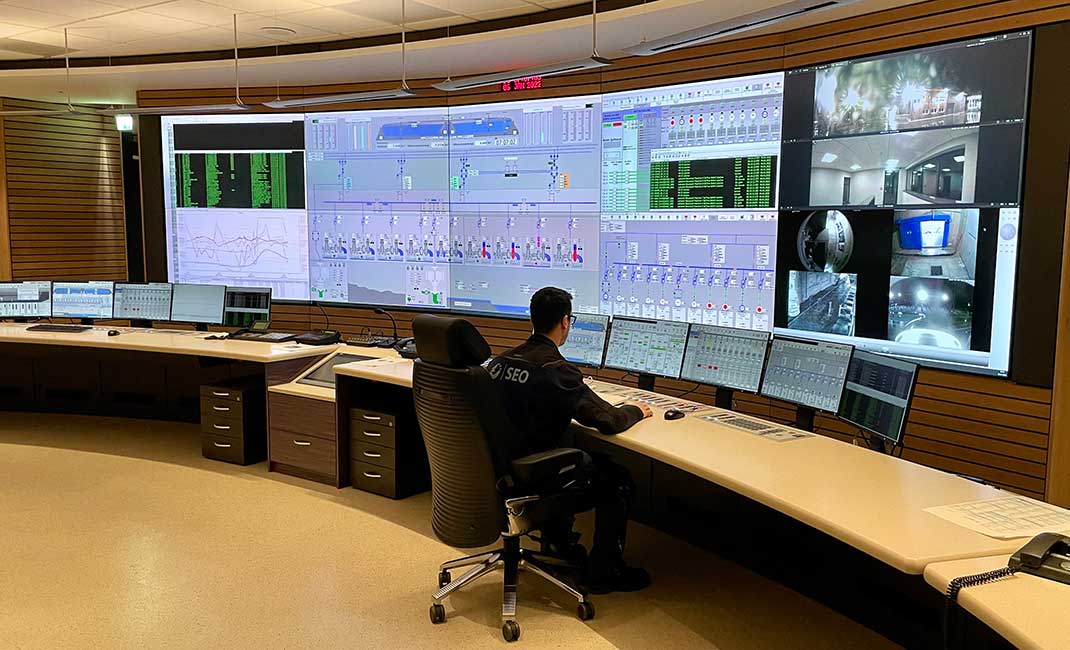

Leitwarte
Die Überwachung und Steuerung des gesamten Kraftwerks sowie die Einstellung der erforderlichen Betriebsart der Maschinen erfolgen durch unsere Leitwarte, die rund um die Uhr besetzt ist.
